PetraSim 是 TOUGH2 系列模拟器的图形界面 - 用于解决与地热系统、碳封存、多相污染物运输等相关的问题。

新闻动态

【软件更新】Petrasim V2023 的新功能

使用 PetraSim 解决具有挑战性的地下流动问题

PetraSim是 TOUGH2 系列模拟器的图形界面。TOUGH2 及其衍生产品由劳伦斯伯克利国家实验室开发，因其对多孔和破裂介质中的流体流动和热传递的强大模拟能力而受到认可。

TOUGH2 代码已应用于从Yucca山​​地下水流到多组分环境修复等问题。PetraSim 使建模者可以通过交互式 3D 环境访问 TOUGH2 的强大功能，其中包括网格生成、参数定义和结果显示。

PetraSim 让分析人员能够专注于模型，同时自动处理 TOUGH2 输入和输出文件的复杂细节，从而显着降低了使用 TOUGH2 的障碍。

PetraSim 包括 TOUGH2（版本 2）、T2VOC、TMVOC 和 TOUGHREACT（版本 1.2）可执行文件。

与 PetraSim 一起打包的 TOUGH2（第 2 版）可执行文件包括对仅适用于 PetraSim 的 TOUGH2 源代码的更改。这包括 CSV 文件的输出（用于界面内的结果可视化）和一些旨在改进地热模型的更改。 包括（但不限于）以下内容：
> 指定可交付性井的启动时间。这避免了在现场规模地热生产预测中对多个补充井进行建模时多次重启的需要。
> 指定每层井的产能指数 (PI) 和流动压力关于产能。
> 添加到标准 TOUGH2 EOS 中的纯水的 IAPWS-IF97 相关性。这些将 TOUGH2 的使用扩展到近临界条件 (T>350°C) 和地热地压条件 (P>1000 bara)。
> 加入标准 TOUGH2 EOS 的 IAPWS 2008 纯水和蒸汽粘度配方。
> 使用源/汇名称对源/汇单元进行分组。当多个井与同一个单元格相交时，这使得正确分配产量成为可能。
> 在指定的时间步写入 SAVE 文件。
> 用于 EOS2 和 EWASG 的 GOFT 文件中的附加结果输出。
> EOS2 和 EWASG 中的新毛细管压力和焓选项。
> 改进了 EOS2 相变期间的收敛性。

使用 PetraSim 解决具有挑战性的地下流动问题

PetraSim 及其支持的模拟器的应用包括：
> 耦合过程建模（热、水文、化学、机械、生物）
> 碳封存和其他类型的注入
> 核废料处置库的绩效评估
> 地热储层研究
> 包流带水文
> 挥发性有机化合物的归宿和运输
> 实验室和现场实验的设计和分析

软件功能

3D 模型创建

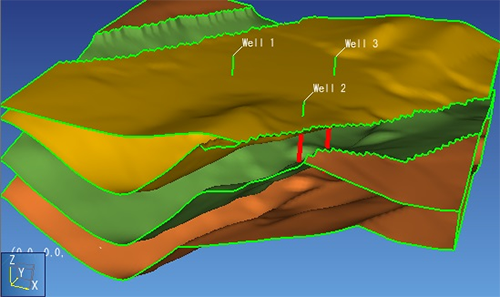

PetraSim 支持完全交互式的 3D 模型创建。用户可以导入现有的 3D 图层数据并使用它来定义模型几何。 用户可以将材料属性分配给层并通过模型定义井。

网格生成

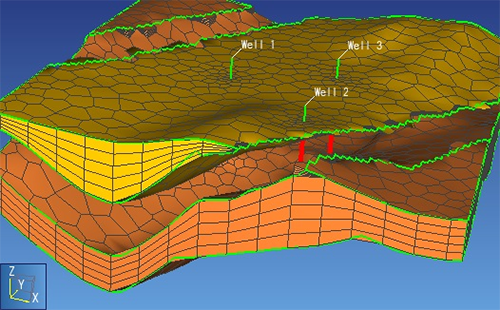

PetraSim 支持多种网格划分选项。最基本的是一个矩形网格，其中单元根据它们所在的区域分配属性。该网格提供了最可靠的收敛特性。如果希望网格符合层，这可以使用矩形或 Voronoi 符合网格来完成。

支持 TOUGH EOS 选项

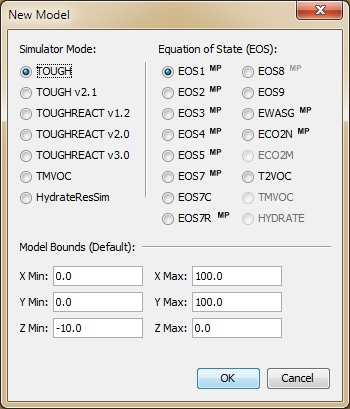

TOUGH 代码已针对许多不同的状态方程 (EOS) 开发。每个状态方程描述了一组不同的组件。 例如，EOS3 描述了可以以单相或两相条件存在的水和空气，可用于地下水或地热应用。EOS7C 包括甲烷-二氧化碳或甲烷-氮气混合物。应用包括地下地质碳封存场所和天然气储层。建模的组件包括水、盐水、不凝性气体（CO2 或 N2）、气体示踪剂、甲烷和热量。

所有 EOS 模块可执行文件都经过优化并集成到 PetraSim 中，因此无需进一步编译。用户只需单击并运行。如果您开发了 TOUGH 的修改变体，我们还会为这些结果的预处理和后处理提供支持。

综合结果可视化

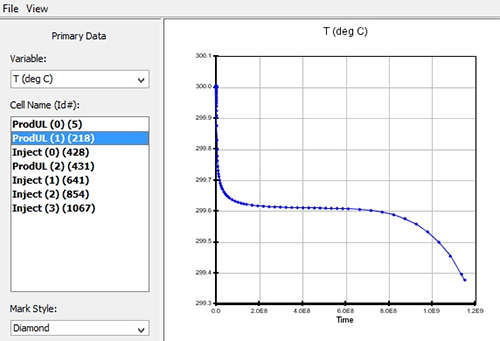

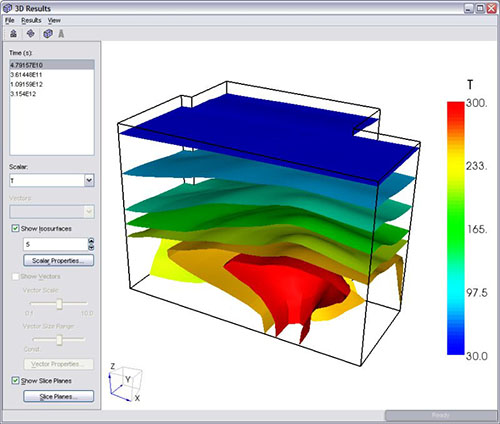

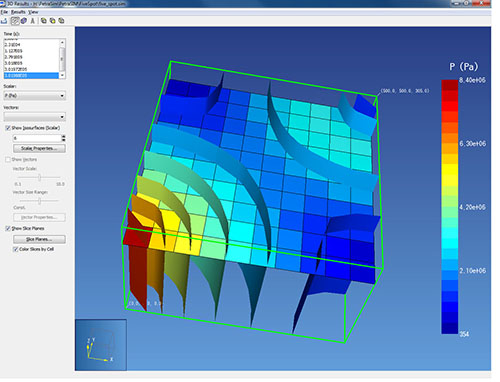

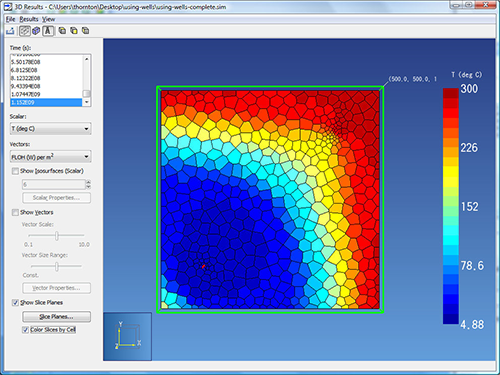

用户可以立即查看结果。PetraSim 包括时间历史和 3D 等值面、矢量和等高线图。数据可以导出到电子表格或适合图形软件（如 TECPLOT）的简单格式。

有用的输入可视化

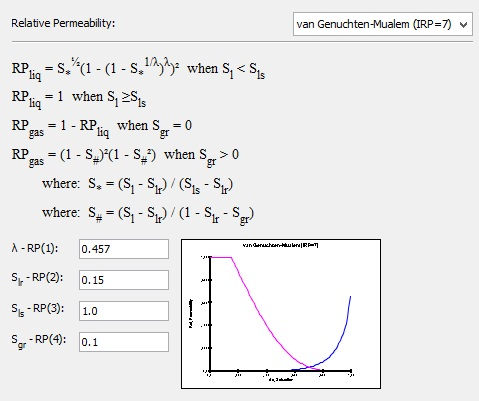

所有输入的组织方式使用户了解输入值是什么以及将在哪里使用。例如，当指定相对渗透率输入时，会给出方程并显示渗透率曲线的动态预览。

其他强大的功能

> 完成交互式模型创建和结果展示
> 3D模型操作和视觉反馈
> 帮助用户找到所需控件的对话框中的输入组织
> 集成网格和单元格编辑，包括添加额外“非网格”单元格以用于边界条件的能力
> 自动生成模拟器输入文件
> 集成 3D 等值面和等高线图
> 集成时间历史图和数据比较
> 集成代码可执行文件
> 使用优化的 TOUGH2 和 T2VOC 可执行文件进行更快的模拟

PetraSim 支持的模型

PetraSim 支持 TOUGH2 系列代码，包括 TOUGH2、TOUGHREACT、TMVOC。

PetraSim 包括支持的 TOUGH2（2.0 版）、T2VOC、TMVOC 和 TOUGHREACT（1.2 版）模块的免费可执行文件。如使用扩展模块 ECO2M、EOS7C、TOUGH v2.1、TOUGHREACT v2 和 TOUGH2-MP需单独购买，请来电或在在线留言咨询，咨询热线010-56548231。

系统要求

> Windows XP, Windows 8 或以上版本
> 4GB以上内存
> 2 GHz 或更高版本的 CPU
使用更多 RAM、更快的处理器以及用于建模和 3D 显示的增强型视频（具有专用 RAM 的显卡），您将获得更好的结果。
不支持 Windows NT、2000、98、ME 和 Vista。
