AlgoMesh 2 —网格生成器和地下水建模工具软件

软件试用 获取报价

软件简介

AlgoMesh 是网格生成器和地下水建模工具。用于控制体积有限差分和有限元模拟的高性能网格生成和模型构建工具套件。它为MODFLOW 6，MODFLOW-USG，HydroGeoSPhere 和其他有限体积和有限元仿真软件提供快速生成高质量网格的功能。

AlgoMesh 提供：

非结构化网格
允许缩放细节以将建模准确性集中在重要的区域上。

灵活性
使用其内置的用户界面和我们的其他产品，或与您喜欢的工具集成以增强您的建模能力。

优越的算法
生成精度更高、运行速度更快的时间网格。

软件功能

网格生成

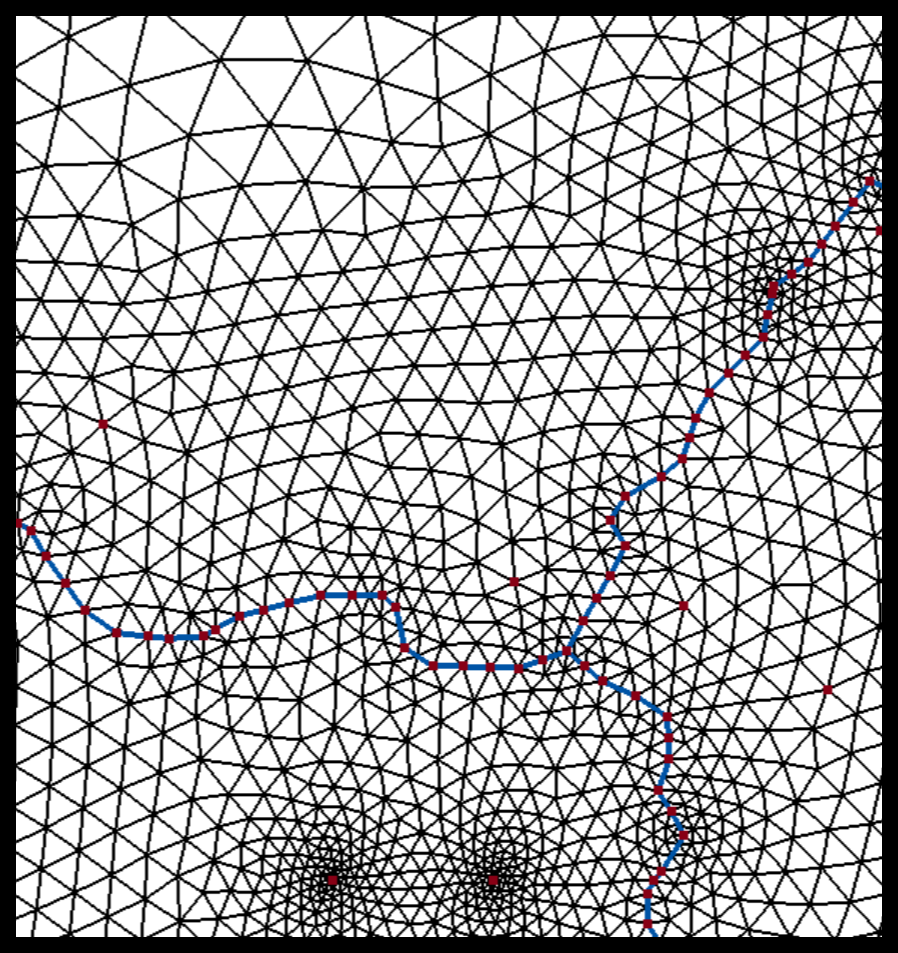

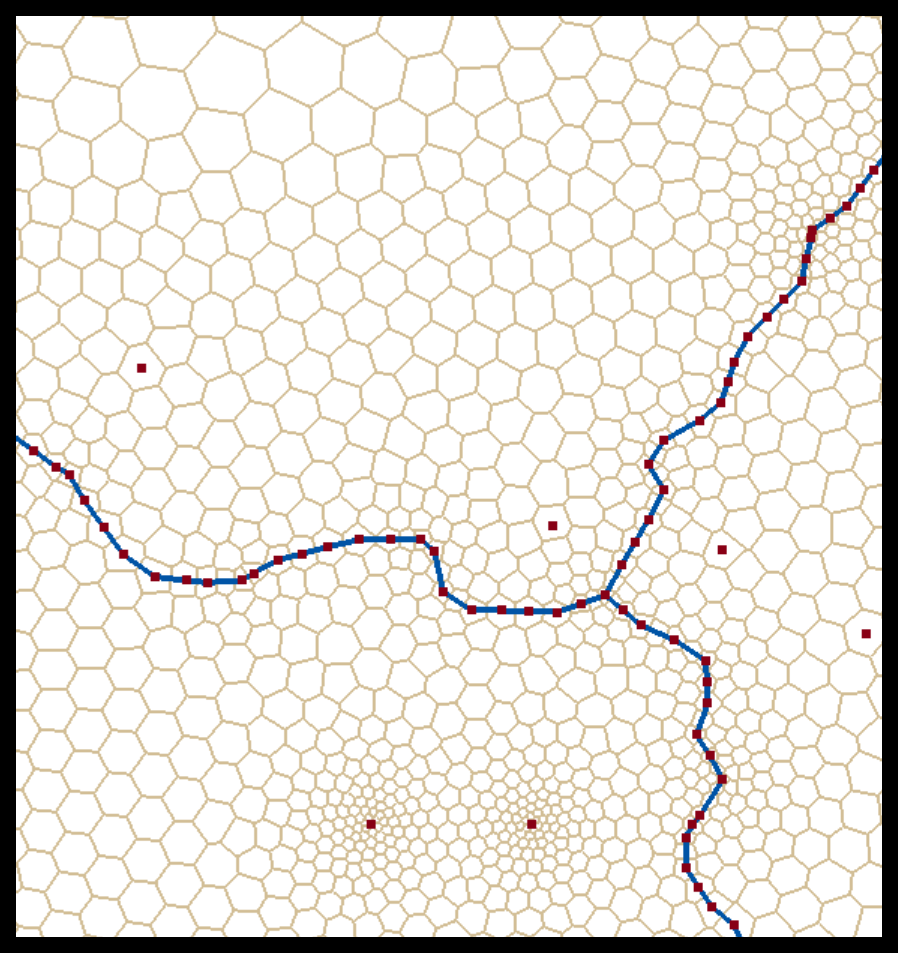

• 快速生成高质量的非结构化 Voronoi 和三角形网格


• 选择最先进的网格生成算法
——高质量多级优化
——快速Delaunay细化


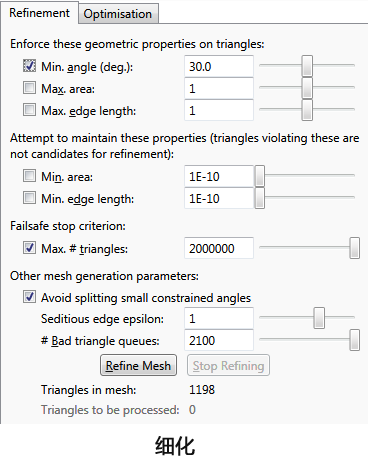

• 默认参数设置和质量预设允许生成良好的网格，而无需太多参数调整

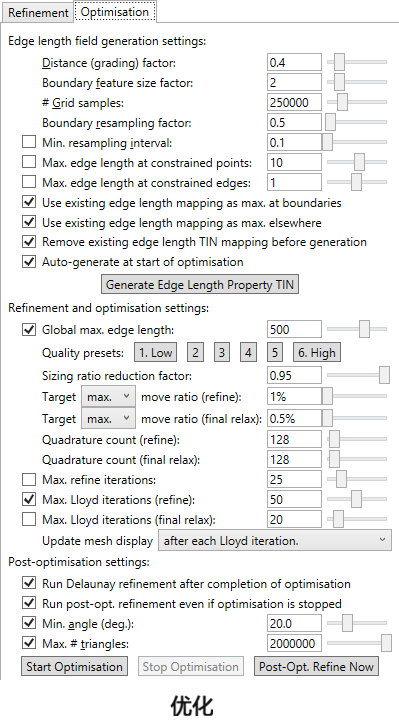

• 可选的高级参数设置允许微调生成的网格以优化单元质量并最小化单元数量

灵活的几何输入
• 从 GIS 或 CAD 数据导入点、折线和多边形，或在 AlgoMesh 用户界面中手动数字化
• 使用 AlgoMesh 的自动几何清理算法（第 2 版新增）可节省预处理时间并在网格划分之前快速简化紧凑几何区域，以获得干净、高效的网格，而不会过度细化

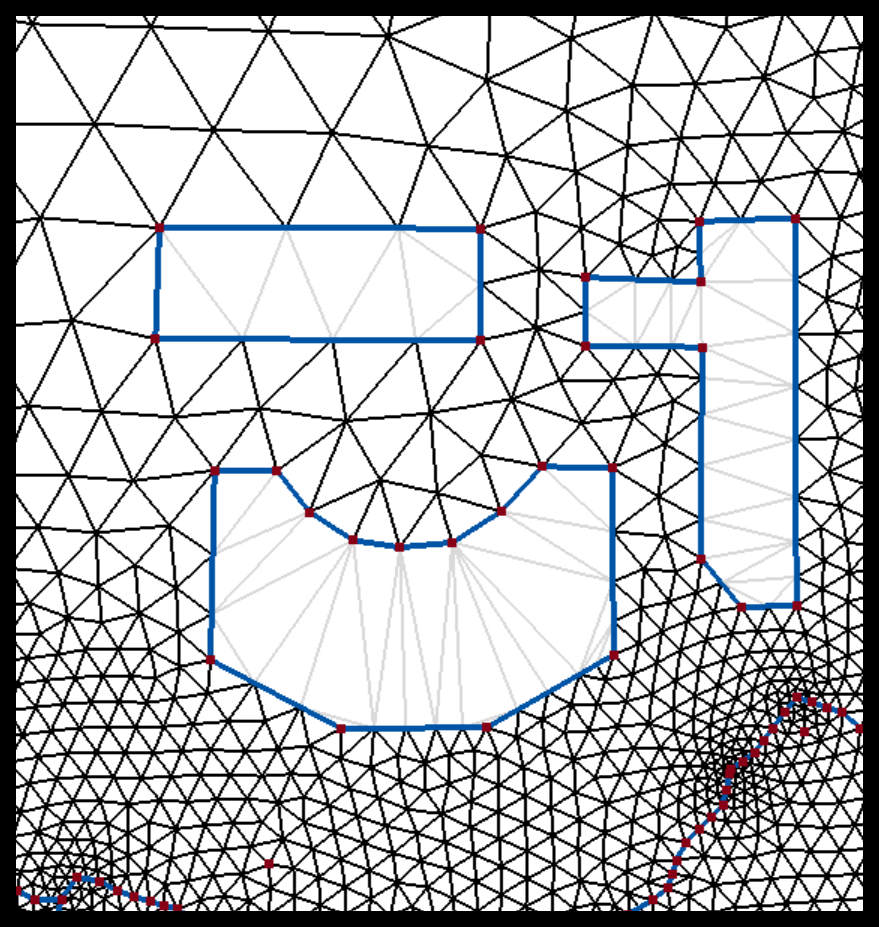

• 轻松创建孔或切除模型的不必要区域
• 重新采样折线以精确控制输入点间距和生成的网格单元大小
——点之间的固定或几何间隔
——轻松调整采样间隔并从相同的输入几何图形重新生成网格，无需每次重新导入

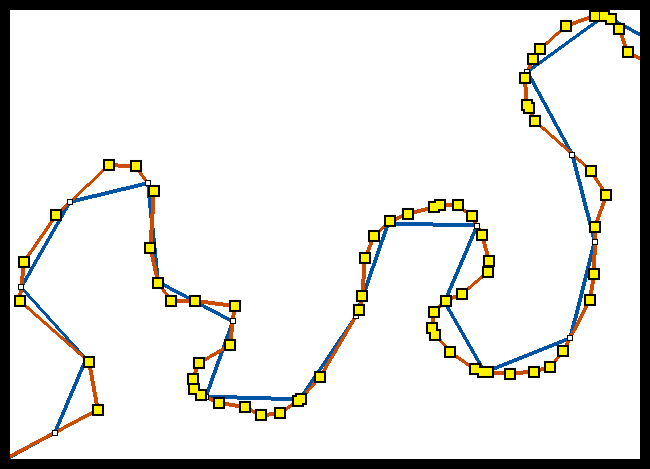

• 将三次样条曲线拟合到输入折线以表示曲线模型特征
——花键具有可调节的张力以控制曲线形状，从平滑弯曲（低张力）到几乎线性（高张力）



强大的建模工具
• 创建任意数量的属性值字段以对模型进行采样
——可以使用从具有相关值的一组样本点（例如规则网格）到复杂多边形域的任何内容
——在网格中的任意点插入属性值
——将网格单元中心或顶点的插值属性值导出为 CSV 或常见的 GIS 格式
• 在边界、流线、点或多边形内选择单元，以帮助构建模型边界条件


MODFLOW 6 和 MODFLOW-USG 支持
• 将生成的网格导出到 MODFLOW 6（版本 2 的新功能）或 MODFLOW-USG 模型文件
——单层或多层
——稳态或瞬态

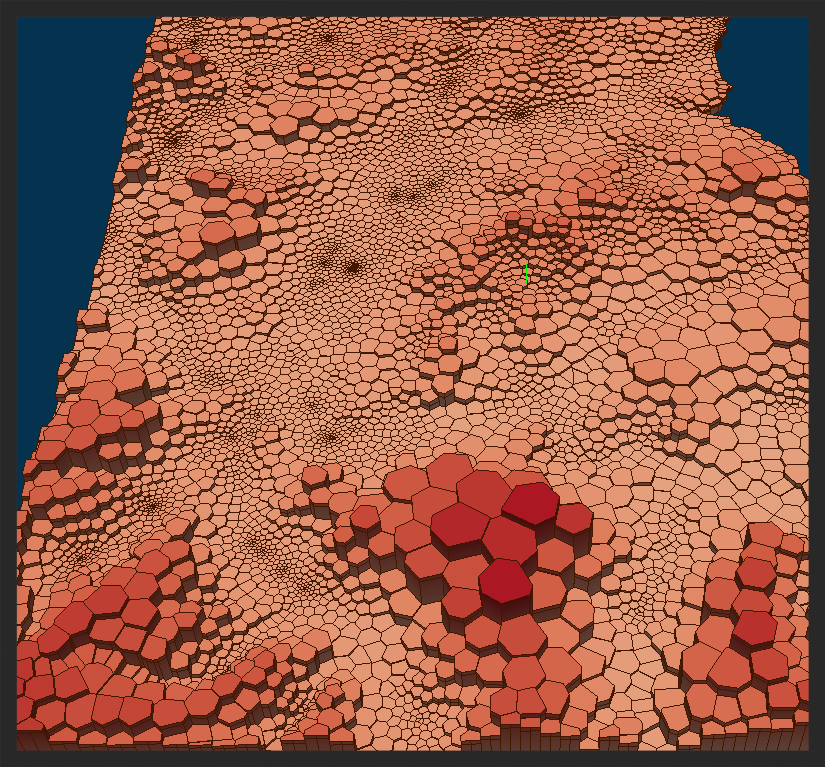

• Voronoi 单元保证单元之间的垂直流动方向，以实现精确的有限体积模拟
• 将 TIN 插值、CSV 表、栅格或多边形属性字段映射到模型单元属性（DISU / LPF / BAS / NPF / STO / IC）
——图层底部和顶部高程
——水力传导率 (Kx, Kz)
——具体存储
——比产量
——初始头
• 使用属性字段生成模型边界条件文件
——抽水井 (WEL)
——排水管 (DRN)
——恒定头边界 (CHD)
一般头部边界 (GHB)
——充值（RCH）
——蒸散量 (EVT)
——里弗斯 (RIV)
——时变材料 (TVM)
• 导入 CSV 文件以直接映射每个单元的边界条件和属性数据
• 导出单元中心的插值属性值，以帮助手动创建其他包的输入文件

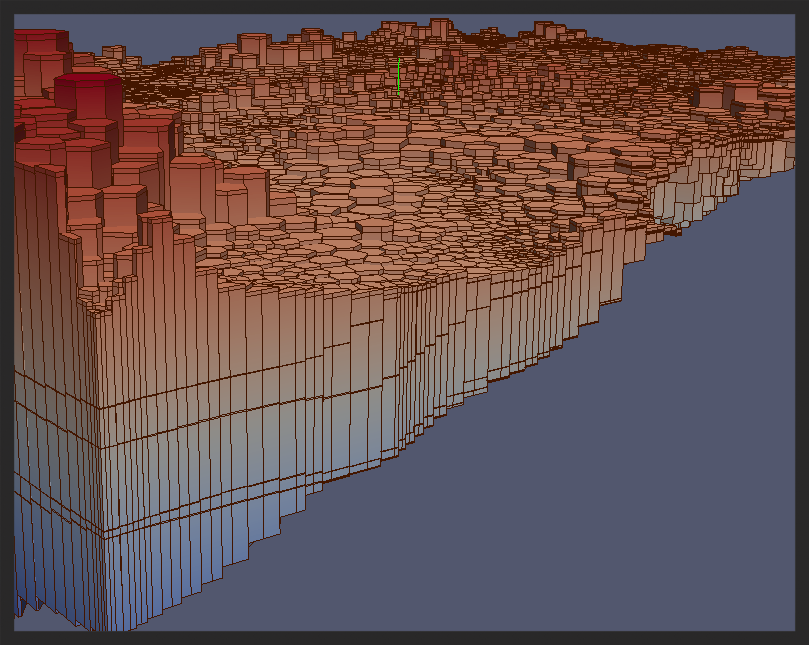

• 使用横向连接组来精确控制离散化文件中横向流动连接的生成
——创建垂直嵌套网格（垂直子离散化）
——生成跨层连接以模拟跨垂直断层的流动
——建造完全阻止横向流动的垂直流动屏障

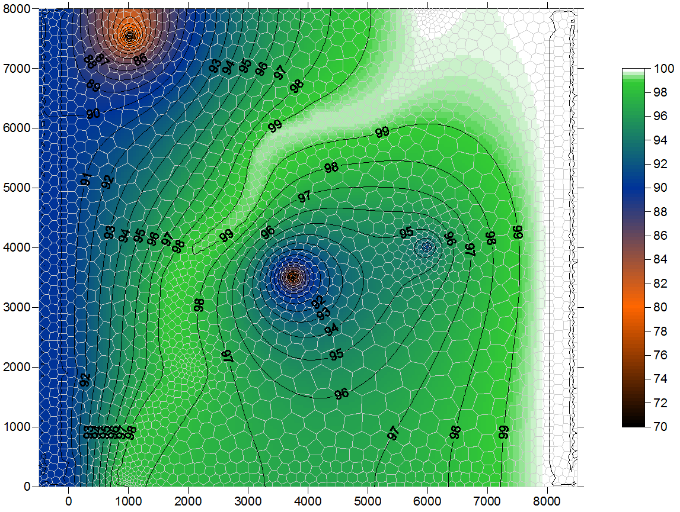

• 从 MODFLOW-USG 导入二进制头和回撤结果作为属性字段
——导出为 CSV 以在其他软件（例如 Surfer®）中进行可视化
——在瞬态模拟中重用稳态磁头作为初始磁头
——自动将头部插入到新的或修改的网格上


HYDROGEOSPHERE™ 支持
• 创建高质量的 2D 三角形网格并以 .AH2 格式导出，以用于完全集成的 HydroGeoSphere™ (HGS) 模型
• HGS grok 脚本命令“ read algomesh 2d grid ”允许从 .AH2 文件构建 3D HGS 模型
• 在多边形内、沿折线路径或手动选择节点和元素集，并导出nchos和echos格式选择集以构建边界条件

与其他工具的互操作
• 使用 AlgoMesh 作为 FEFLOW® 的强大替代网格生成器
——可选择导入 FEFLOW® ASCII 超网格 (.smh) 文件
——导出三角形网格形状文件以导入 FEFLOW®
• 导出为 3D TOUGH2 MESH、2D 或 3D FEM (.fem) 或 2D 柔性网格 (.mesh) 文件
• 从许多常见的 GIS 和 CAD 格式导入点、折线和多边形
——SHP、DXF、DGN、MID/MIF、GML、BNA、GEOJSN、XYZ 等
• 将单元几何、顶点和顶点属性值导出为许多常见的 GIS 格式
——SHP、MID/MIF、GML、BNA、GEOJSON 等
• 使用 ParaView® 创建 VTK 格式文件，用于细胞几何和流动连接的 3D 可视化

AlgoMesh 2 新功能

AlgoMesh 2 为您提供 AlgoMesh 一直以来提供的强大功能，以及许多令人兴奋的新功能，以及改进的运行时间和稳定性。

自动几何清理
最大限度地减少手动预处理所花费的时间。AlgoMesh 2 可以自动为您清理紧凑几何区域，以获得干净、高效的网格，而不会过度细化。

更快的网格生成
由于众多性能改进和改进的默认网格设置，可以在更短的时间内执行基于优化的网格生成。

更多网格和模型导出
扩展您的建模选项，现在可以将完整的模型导出到 MODFLOW 6，以及将新的网格导出到 TOUGH2 MESH、2D 和 3D FEM (.fem) 以及 2D 柔性网格 (.mesh) 文件格式。

工作流程的其他新功能和增强功能：

• 将 GIS 栅格文件直接加载到 AlgoMesh 项目
中 用于可视化（例如底图）和模型变量映射（例如高程网格）。

• 网格质量分析工具
根据几个内置质量指标检查和比较相对网格单元质量。生成包含计算网格单元质量数据的直方图、栅格和 shapefile。

• 自动修复凹面单元
由于复杂的非分割和非细化输入几何结构而导致的凹面单元可以选择性地自动划分为多个凸面单元，从而确保稳健的仅凸面网格与粒子跟踪软件一起使用。

• 导出到 GIS
存储在 AlgoMesh 项目中的样条集和属性多边形集可以导出到 GIS 矢量文件（例如 shapefile）。

• Induce Well Geometry at Points 工具
在指定点生成精确的六边形几何图形。

• 更简单的 CSV 映射
CSV 属性表已得到改进，包括使用相对文件路径，以及层和应力周期范围映射。

• 导出日志
模型导出窗口和导出日志系统可让您在运行大型模型时轻松查看文件导出的详细进度。

• IBOUND 现在可用作
MODFLOW-USG 模型的可映射变量，允许在不改变 3D 模型网格的情况下停用细胞。

• 按索引直接选择 通过索引直接
选择单个 Voronoi 单元、三角形节点和三角形元素，以协助模型故障排除。

• 更加用户友好
众多的用户界面选项、快捷方式和模型导出设置使 AlgoMesh 2 更快速、更易于全面使用。
