Origin 2023——图形可视化与数据分析软件

软件试用 获取报价



相关文章

—>【软件更新】Origin 2023 新功能亮点


软件介绍

Origin是一款图形可视化和数据分析软件,Origin是为初学者提供了使用的界面,并且随着您对应用程序的日益熟还可以执行高等自定义。软件具有大量2D和3D绘图模板。


Origin是全球商业、学术界和政府实验室超过 50 万科学家和工程师的首选数据分析和绘图软件。Origin 为初学者提供了一个易于使用的界面,并结合了随着您对应用程序的熟悉而执行高级定制的能力。
原始图表和分析结果可以根据数据或参数变化自动更新,允许您为重复性任务创建模板或从用户界面执行批处理操作,而无需编程。通过安装我们网站上提供的免费应用程序来扩展 Origin 的功能。连接其他应用程序,如 MATLAB™、LabVIEW™ 或 Microsoft© Excel,或使用我们的脚本和 C 语言、嵌入式 Python 或 R 控制台在 Origin 中创建自定义例程。
使用OriginPro 将您的数据分析提升到一个新的水平。除了 Origin 的所有功能外,OriginPro还提供用于峰值拟合、曲面拟合、统计和信号处理的高级分析工具和应用程序。

软件应用

绘图 数据探索 探索性分析 曲线曲面拟合 峰值分析
统计数据 信号处理 数学 数据处理 输入
导出和演示 批量处理 项目和数据管理 编程和连接 源中的应用程序

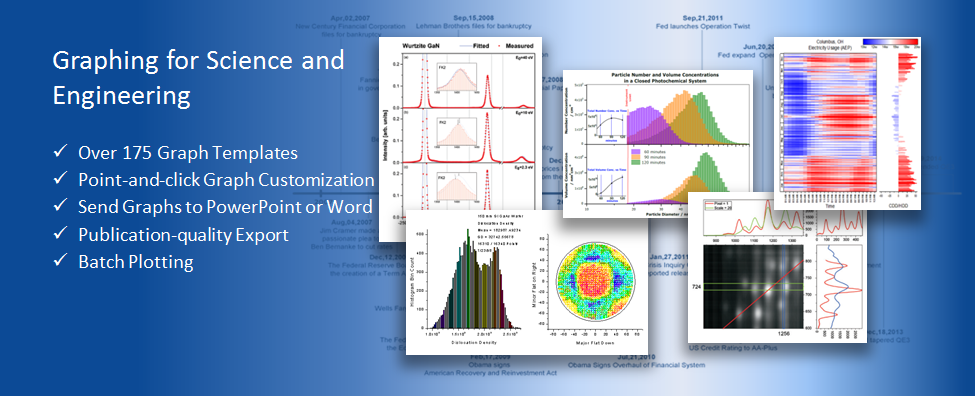

绘图

凭借 100 多种内置和扩展的图表类型以及所有元素的点击式自定义,Origin 使创建和自定义出版质量的图表变得容易。您可以添加额外的轴和面板,添加、删除绘图等以满足您的需要。批量绘制具有相似数据结构的新图形,或将自定义图形保存为图形模板或将自定义元素保存为图形主题以备将来使用。

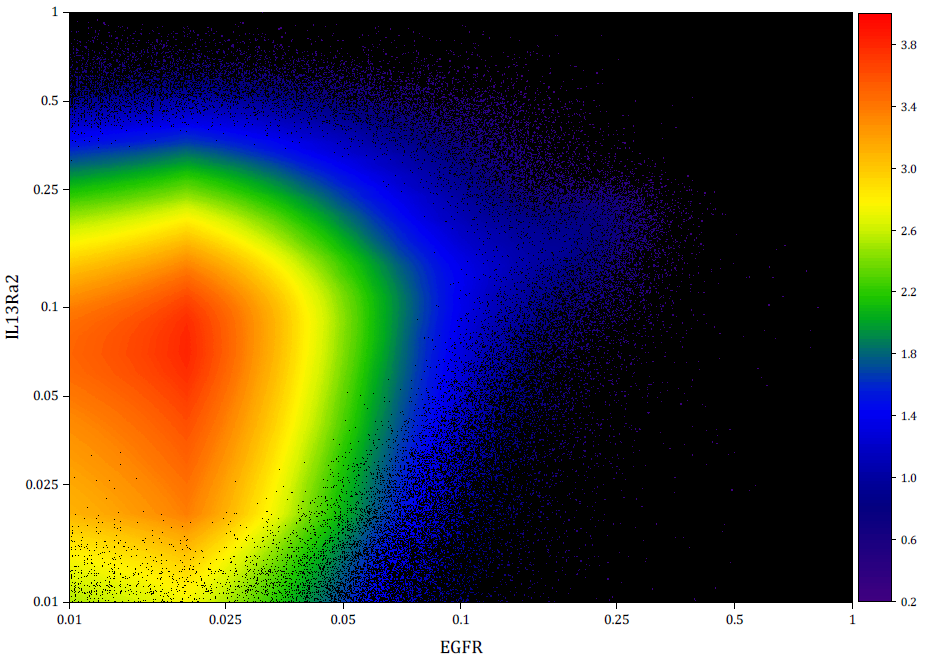

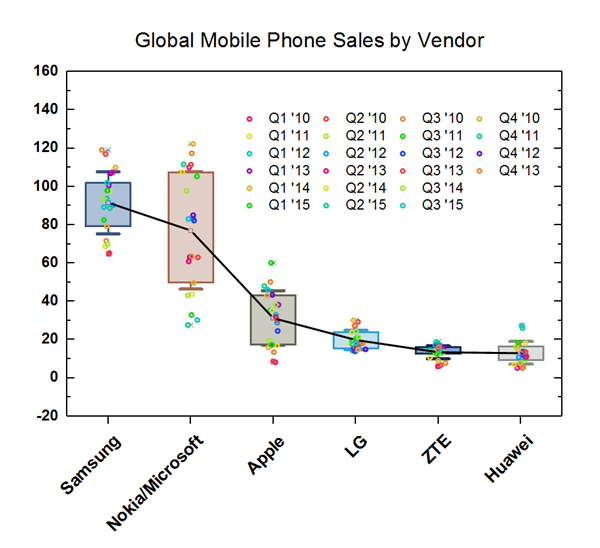

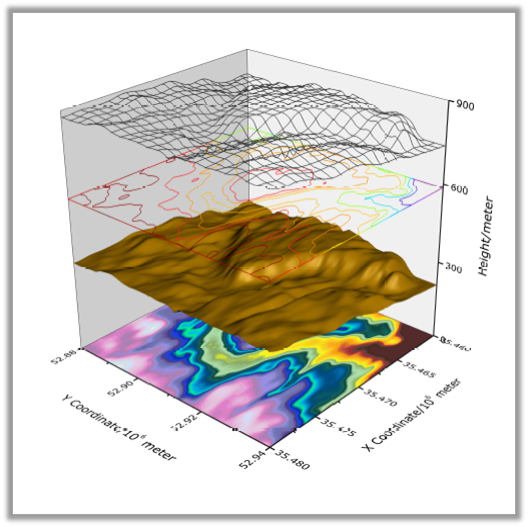

例图1. 2. 3.

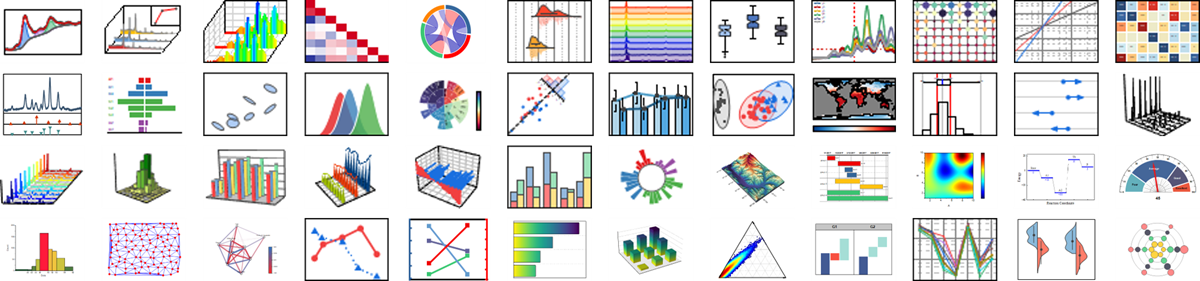

图形类型
大致分为以下几种:

折线图和符号图 柱形图和条形图 饼图和甜甜圈图 多轴和多面板图 瀑布图 轮廓和热图 3D 图形 分组数据图 分类特殊图(平行图、冲积图、桑基图、弦图、网络图、带状图) 森伯斯特和圆形装箱图

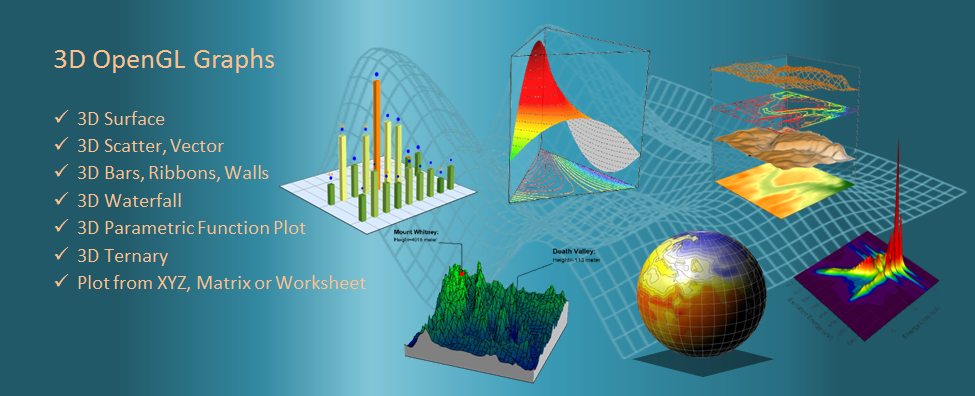

统计图表 专业图表 极坐标和径向图 矢量和流线图 三元图 水化学图 剖面图 函数图 图像图

来自 OriginLab 网站的扩展模板
除了内置图形类型外,Origin 还提供扩展模板。

3D直方图 3D XRD 瀑布图 箭头图 带连接线的条形图 气候 相关网络图 甘特图 带 PDF 的 XRD 双 Y 前后图 来自分类数据的饼图
色图森伯斯特 双 Y 堆积柱 椭圆图 分组的圆形条 分组金字塔图 能量图 车速表图表 分离音程分离小提琴 前后条形图 渐变填充 3D 颜色图条
带有显着标记的热图 对数对数图 矩阵气泡 极地色图线 雨云图 没有轮廓线的轮廓 可变 bin 宽度直方图 渐变填充颜色图条 多个面板中的桥接图表 相关弦图
舍勒图 Y 偏移堆叠区域 三方图 带插图的瀑布 XPS 区域和 XPS 线 德劳内三角剖分 3D 表面贴图 径向气泡 三元密度点 Y 共享双 -X 图

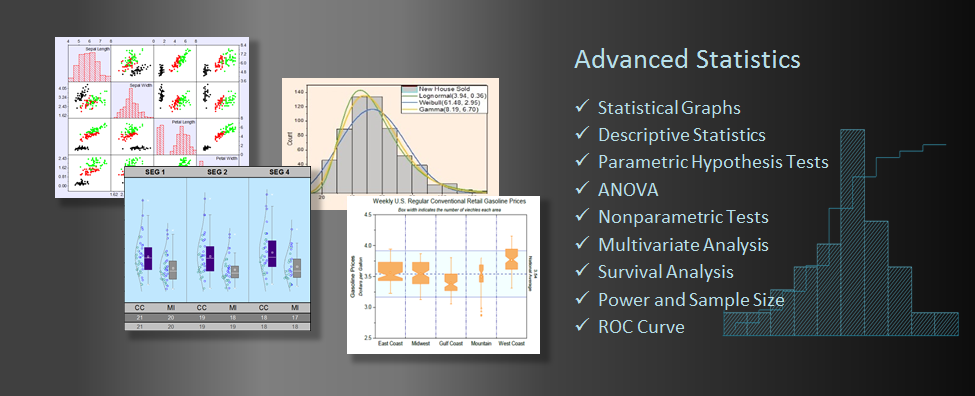

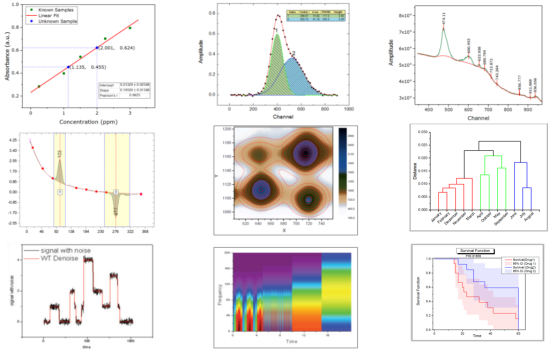

数据分析与统计

Origin 提供了大量用于统计分析的工具。包括描述性统计 参数测试、 非参数检验、 方差分析、 多元分析、 附加分析等


批量处理

Origin 提供了多种方式来处理重复性任务:
用于进口:保存导入设置、省时的导入功能。
用于绘图:保存图表设置、批量绘图、使用可克隆图形模板进行智能绘图 。
用于分析:保存分析设置、省时分析功能、批量处理。


Apps for Origin

应用程序使您能够扩展 Origin 在关键领域的功能,例如数据导入、绘图、发布和分析。
将应用程序添加到 Origin :
浏览超过 125 个按类别组织并可使用关键字搜索的应用程序集合 使用 Origin 中的应用中心对话框来搜索、安装和更新应用。可以通过应用程序库窗口中的图标访问已安装的应用程序。 将鼠标悬停在 App 图标上可查看摘要和信息,例如 App 所需的窗口类型

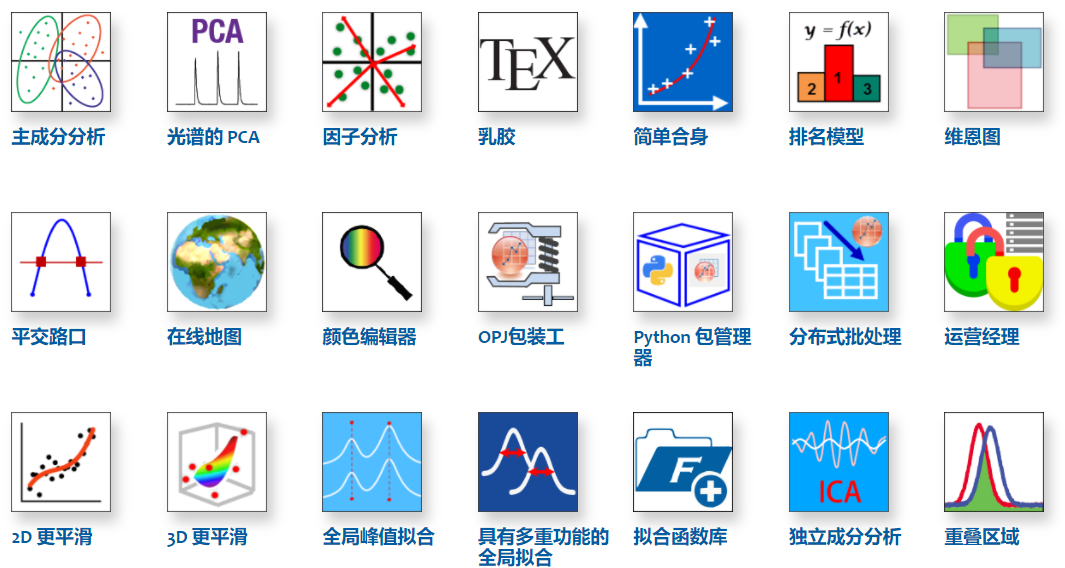

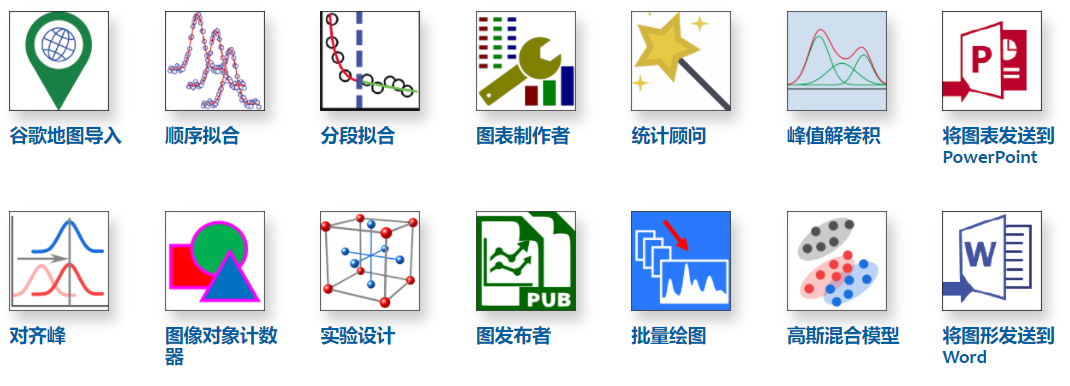

特色应用


Origin 2023 新功能

增强的项目和窗口管理
此版本中添加了几个新功能,以改进您的 Origin 项目的组织和管理:

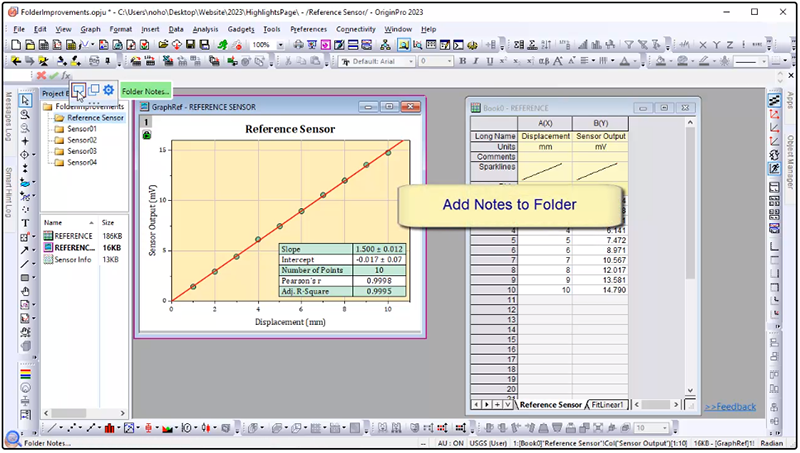

◆文件夹注释和预览
◆显示来自不同文件夹的图表
◆文件夹之间的跷跷板
◆重复文件夹
◆固定窗口
◆恢复窗口大小和位置



工作表增强
工作表中添加了以下功能和改进:
◆图表中工作表和表格的带状行
◆改进的工作表导出到图像
◆将工作表或选择复制为 (HTML/EMF)
◆使用单元格格式导出到 Excel
◆设置冻结窗格
◆隐藏表格

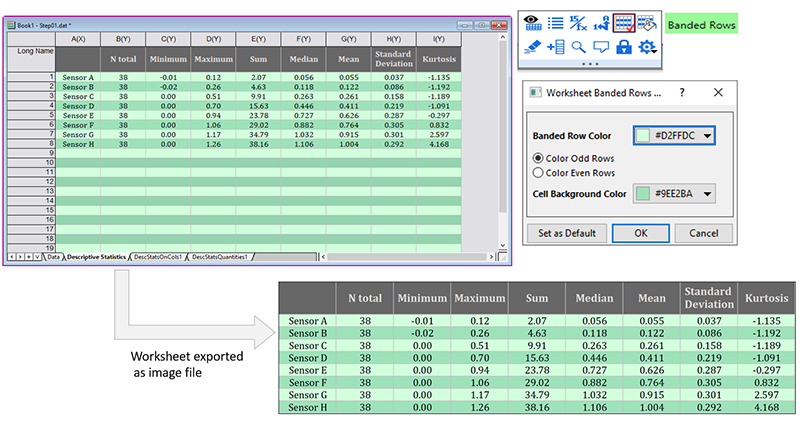

使用自定义颜色设置条带并导出为图像。

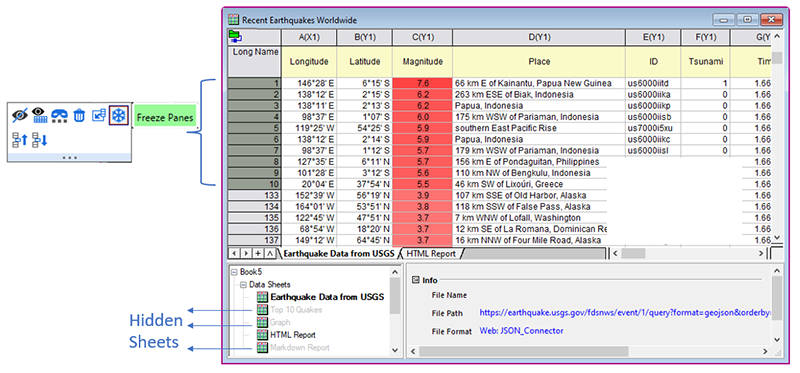

冻结前 n 行或列。隐藏工作表以减少混乱。

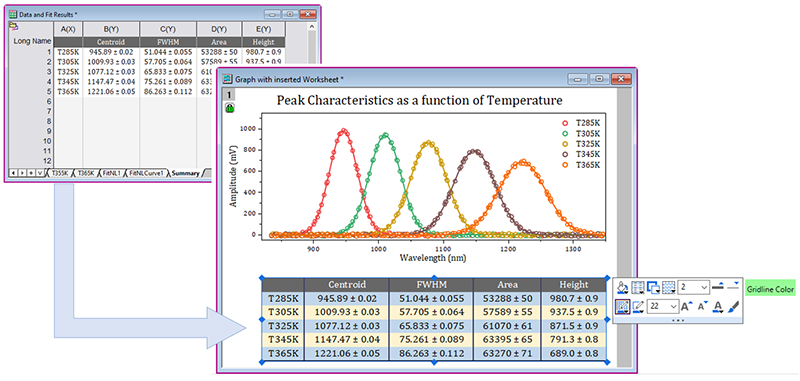

在图形或布局中插入工作表
将工作表插入图形或布局页面以创建自定义报告:
◆具有隐藏列和行标题且没有边距的更好的工作表对象
◆迷你工具栏可自定义条带颜色、网格样式、框架和网格颜色和粗细。
◆增加/减少字体大小将自动调整表格单元格大小
◆从工作表中检索其他更新时保留网格和框架自定义


在图表或布局页面中插入工作表并进一步自定义对象以创建自定义报告

单层双 Y 图
此版本支持在单层中绘制双 Y 图形,可以更轻松地对绘制的数据进行操作和分析:
◆将右 Y 轴的比例设置为独立于左 Y
◆轻松分配或切换与左或右 Y 轴相关联的图
◆使用基于左或右 Y 轴的子图组
◆小工具和其他分析工具将适用于图层中的所有曲线,并将适当地使用绘图的相关 Y 比例



大型数据集的符号智能跳过
添加了新方法以在将大型数据集绘制为符号或线+符号图时跳过符号。这允许更好地呈现数据,同时保持数据的整体特征。图上的所有分析操作都将考虑整个数据集。该控件在“绘图详细信息”对话框 的“垂线”选项卡中可用
◆在保留的总分数或跳过的分数百分比之间进行选择
◆从多种跳过方法中选择(最大三角形、Y 阈值、数据距离阈值、Douglas-Peucker-Hull、分段的最大三角形)

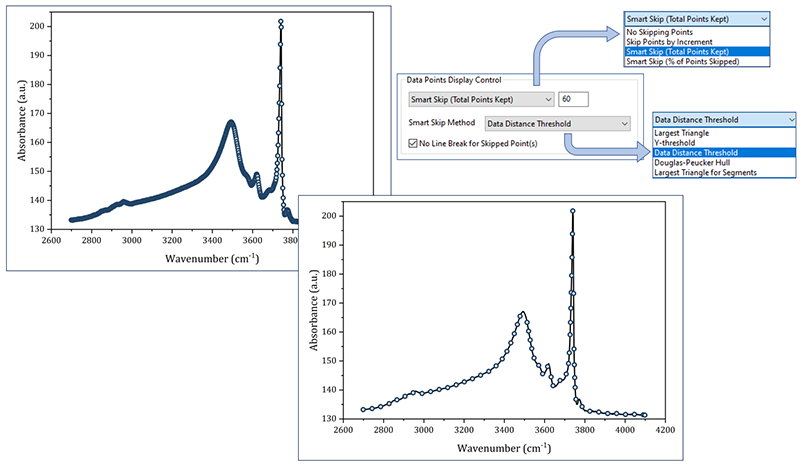

在保持整体数据特征的同时跳过符号

具有自动 X 值排序的线符号图
对折线图或折线符号图中的数据执行自动 X 值排序,而无需对工作表列进行排序。当您在工作表中有多个列并且想要将任意两列相互绘制,而不必重新排序工作表行时,这特别有用。
使用此 LabTalk 脚本命令将 x 值排序应用于特定数据图:
layer.plot1.line.sortx=1;
排序后,如果需要,可以将图形保存为模板以供将来使用。

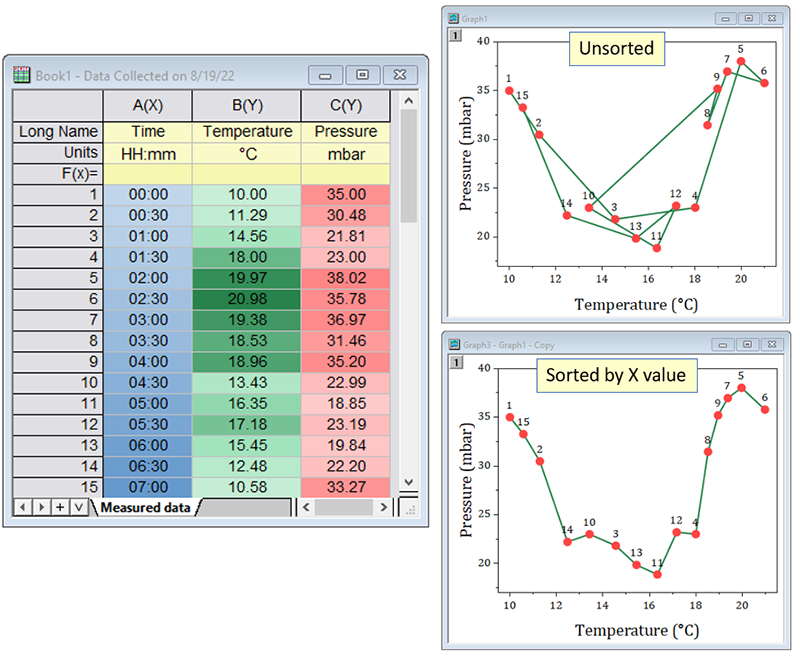

将 x 值排序应用于图形中的数据图,而无需对工作表中的列进行排序

角度注释工具
此版本中添加了用于图形中角度注释的新工具。
◆单击并选择图形中的三个点以添加角度注释
◆使用迷你工具栏或属性对话框进一步自定义注释


将角度注释添加到 2D 图形

文本框和页面/图层标题
添加了新的迷你工具栏按钮和属性以支持图层和页面级别的标题: ◆对于图层标题,使用图层级迷你工具栏并单击添加图层标题按钮

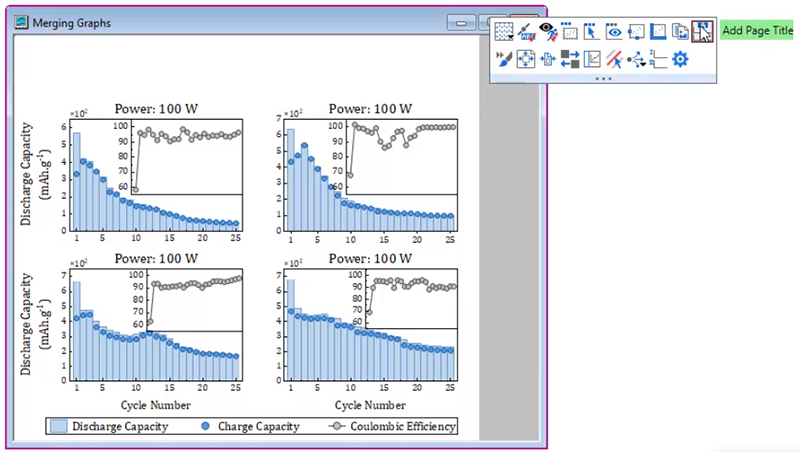

◆对于页面标题,使用页面级迷你工具栏并单击添加页面标题按钮
◆将添加一个居中对齐的标题框,并启用自动换行
◆框的大小可以设置为图层/页面的百分比。调整图层/页面大小时,将保留 % 设置。
◆添加更多文本或增加字体大小将导致自动换行。将保持居中和宽度。



对导出的改进
为导出引入了以下改进:
◆用于即时预览光栅和 EMF 导出的内置查看器
◆消息日志中的可单击链接以打开导出的文件或文件夹
◆使用最后使用的主题导出图形的热键
◆工作表导出到图像支持框架和边距控制
◆从浏览器图形、多帧图像或多帧矩阵中导出视频

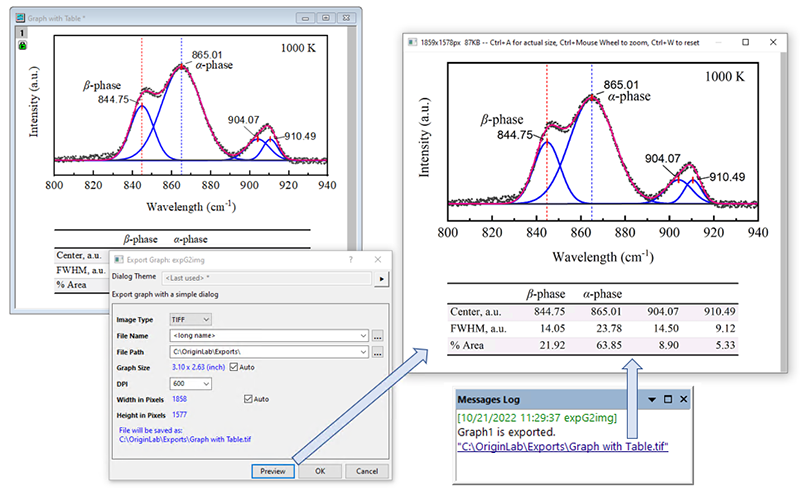

单击导出对话框中的预览按钮或消息日志中的链接以预览导出的图像。预览窗口支持缩放,包括以实际大小显示图像的选项

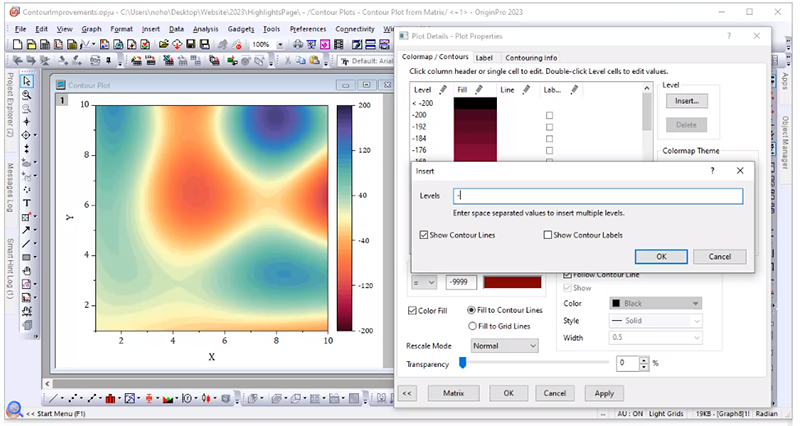

等高线图的改进
为等高线图添加了以下改进:
◆插入多个自定义轮廓级别,并带有打开线条和标签的选项
◆用于自定义线和标签属性的迷你工具栏,并在选定级别提取等高线数据



LabTalk 脚本的改进
LabTalk 脚本添加了以下改进:
◆改进的带有 Unicode 支持的脚本窗口
◆在范围表示法中使用窗口长名称来支持同一文件夹中的窗口
◆指定 3D 平面位置的命名范围
◆使用 Labtalk://<<script<> 执行存储在工作表单元格中的脚本
◆通过 LabTalk 脚本选择列


在范围表示法中使用窗口长名称来支持同一文件夹中的窗口

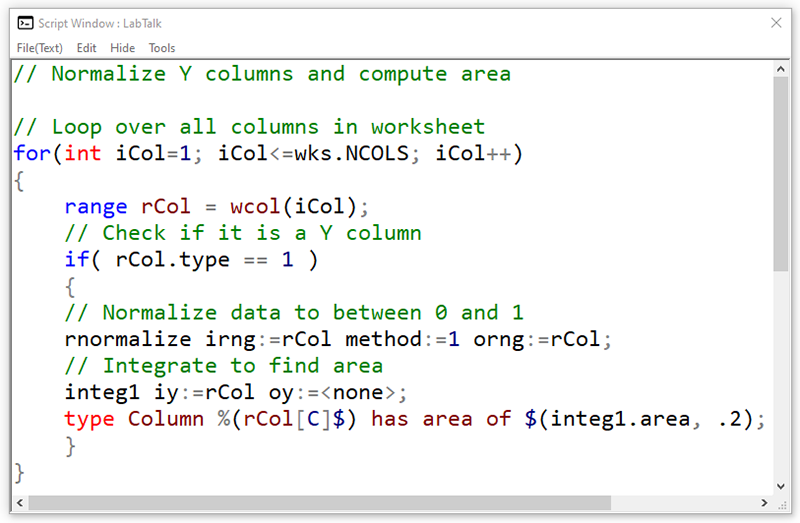

改进的脚本窗口,支持 Unicode、语法着色、改进的字体和字体大小控制,以及 ctrl+鼠标来缩放和平移

新的图表类型
此版本中添加了以下新图形类型:
◆堆叠的 3D 热图
◆三元向量
◆3D 线样条连接

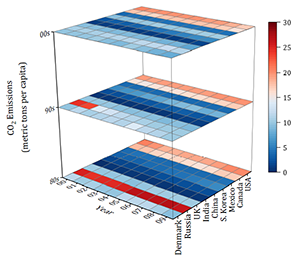

堆叠的 3D 热图

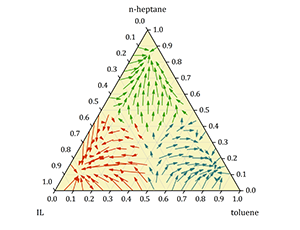

三元向量图

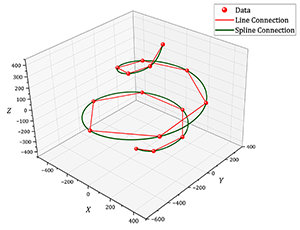

3D 线现在有样条或 B 样条连接样式的选项


新应用
此最新版本提供以下新应用程序:
◆自举采样 PRO
◆Pulse Fit PRO
◆错误传播 PRO
◆在 Graph PRO中对点进行分类
◆Gardner-Altman Plot PRO
◆Steel-Dwass 测试 PRO
◆ANOVA PRO的效应量
◆扭转角车轮图 PRO
◆Stiegele MDF 连接器



其它功能
一般的 ◆在工作表中换行富文本
◆数据连接器中的迷你图、重命名和发布脚本控件
◆单元格中的文件路径链接
◆消息日志上的可点击链接
◆将鼠标悬停在菜单上时的工具提示
◆受保护的工作表属性的选项对话框
◆NetCDF 导入现在支持年度数据 nc4 文件
◆XML 导入现在支持导入元数据节点
◆将元数据值从图书管理器复制并粘贴到工作表单元格
◆4K 显示器上的高分辨率工具栏按钮
绘图 ◆交替显示刻度和标签
◆使用迷你工具栏关闭图层、绘图、文本等的选择
◆层排列方向
◆水平堆叠图
◆Ctrl+Alt+G 以最后使用的主题导出图形
◆星号括号形状控制
◆在图例中插入用户定义的色块
◆设置默认参考线样式
◆构建颜色改进
数据处理 ◆向上/向下移动行
◆一起管理多张工作表
◆按组规范化数据
◆按中位数和多个数量合并列
◆取消堆叠列输出改进
◆将多个 Z 数据转换为矩阵
◆具有颜色映射 Z 值统计信息的集群小工具
◆在图像窗口中从 ROI 创建链接矩阵

系统要求

Windows
操作系统: 64 位 (x64) Microsoft Windows® 8、Windows® 8.1、Windows® 10、Windows® 11
处理器: 1.6 GHz 64 位 (x64)
内存: 4 GB RAM(推荐 8 GB)
硬盘空间: 2.0 GB 的可用硬盘空间用于程序安装 + 帮助文件(不包括数据存储)。
其他硬件: USB 端口或 DVD 驱动器(如果从 U 盘或 DVD 安装)
浏览器:它需要 Windows 8 上的 Internet Explorer 11 或 Windows 11 上的 Microsoft Edge。

大型数据集,其他建议:
对于处理大型数据集的用户(例如,导入大小为 10MB 或更大的文本文件),OriginLab 提出以下附加建议。
多核处理器:逻辑处理器越多越好
RAM:至少16GB,内存越多越好
硬盘:固态硬盘(SSD),越快越好
网络:如果数据在网络上,1000 Mb(千兆)更好

Mac
Mac 用户可以通过 Boot Camp 使用 Microsoft Windows® 或使用第三方虚拟机软件在 OS X 中运行 Origin。
