软件简介

COMSOL Multiphysics^®是一款通用的仿真软件，可用于工程、制造和科学研究的绝大多数领域。软件中提供完全耦合的多物理场和单物理场建模功能、仿真数据管理以及用户友好的工具用于构建仿真 App。通过使用 COMSOL Compiler^™ 和 COMSOL Server^™ 来分发仿真 App，您可以将仿真的价值传递给设计团队、制造部门、测试实验室、客户以及其他合作者。 丰富的附加模块为电磁、结构力学、声学、流体流动、传热和化工等领域提供了专业的分析功能。多个接口产品可用于 CAD 和其他第三方软件。产品库中的所有附加产品都与 COMSOL Multiphysics^™ 无缝连接，以实现始终如一的建模工作流程，无论您从事哪一领域的建模工作，都可以遵循相同的建模工作流程。

COMSOL Multiphysics^® 是整个产品库的基础，这是一款用于创建基于物理场的模型和仿真 App 的平台产品，其中内置了“模型开发器”、“App 开发器”和“模型管理器”。“模型开发器”包含用于建模、求解和后处理的所有功能和操作。“App 开发器”提供了多种工具用于开发您自己的仿真 App。“模型管理器”是一个仿真数据管理工具。

通过仿真了解、预测和优化现实世界的设计、设备和流程

工程师和科学家使用 COMSOL Multiphysics^® 软件来模拟工程、制造和科学研究各个领域的设计、设备和过程。COMSOL Multiphysics^® 是一个仿真平台，可提供完全耦合的多物理场和单物理场建模功能。该模型创建包括所有的建模流程中的步骤-从定义的几何形状，材料属性，以及描述具体的现象来解决和后处理模型产生精确的结果物理学。

开发模型后，您可以使用“应用程序生成器”将其转换为带有专用用户界面的仿真应用程序，供非仿真软件专家的合作者和客户使用。为了让您的模型和 App 井然有序，COMSOL Multiphysics ®平台还包括模型管理器，这是一个仿真数据管理工具，可提供版本控制和高效存储。

您可以将 COMSOL 产品套件中的附加产品的任意组合添加到 COMSOL Multiphysics ^® 软件平台。这样做可以让您访问专门的功能，以满足您在用户界面中的特定建模需求，无论工程领域或物理现象如何，该界面始终看起来相同。

附加模块直接集成到 COMSOL Multiphysics ^® 平台中，以对单物理场和多物理场进行建模。

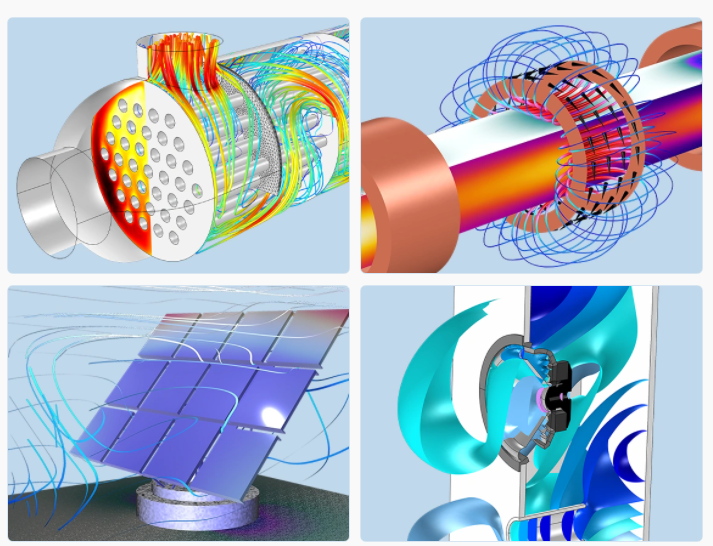

多物理场建模提供准确的结果

与单独运行实验方法或测试原型相比，建模与实验一起用于更快、更有效和更准确地优化流程和设备。通过为您的分析开发经过实验验证的模型，您可以更深入地了解设计或过程，因为您可以以比在实验室更方便的方式进行研究。

多物理场通常是准确建模您的设计或过程的必要条件。作为 COMSOL Multiphysics^® 的用户，您可以摆脱通常与仿真软件相关的限制，并且可以完全控制模型的所有方面。由于能够将任意数量的物理现象结合在一起，因此您可以通过传统方法无法实现的方式或更难的方式发挥创造力。为了进一步定制，直接在用户界面中输入用户定义的物理描述，以及相关的方程和表达式。

准确的多物理场模型会考虑各种可能的操作条件和物理效应。这使得使用模型来理解、设计和优化实际操作条件的过程和设备成为可能。

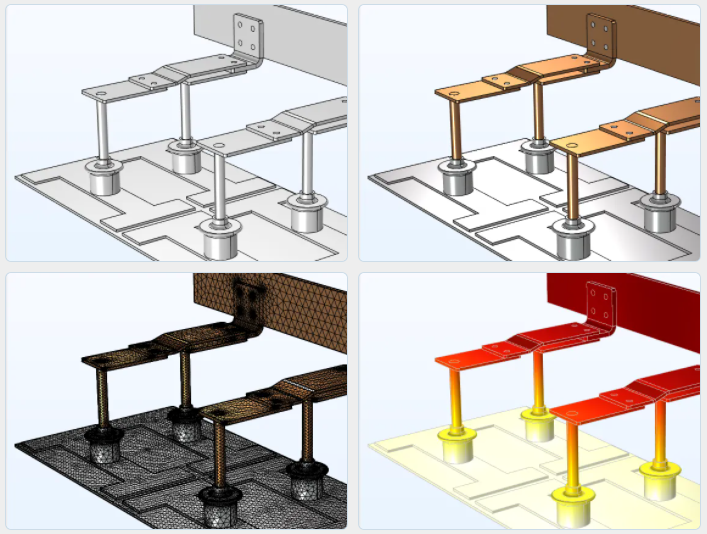

使用模型生成器遵循一致的建模工作流程

使用 COMSOL Multiphysics^®建模意味着能够在一个软件环境中模拟电磁学、结构力学、声学、流体流动、传热和化学反应现象。您还可以将这些领域的物理现象组合在一个模型中。COMSOL Multiphysics^®中的模型开发器为您提供完整的仿真环境和从头到尾一致的建模工作流程，无论您希望分析和开发的设计或过程类型如何。
建模工作流程包括：
几何和CAD
基于物理的建模
基于方程的建模
网格划分
研究和优化
求解器
可视化和后处理

使用模型管理器管理仿真数据

模型管理器通过提供仿真数据管理工具来简化建模和仿真工作。COMSOL Multiphysics^®用户可以使用版本控制来协作和集中组织模型，系统跟踪模型的更改和更新。模型管理器可直接从 COMSOL Multiphysics ^®用户界面访问，并允许您使用本地数据库或连接到远程服务器数据库。

提供高效存储模型和应用程序的选项，仅包含草稿和修订的相关数据，以及 CAD、网格和实验数据等辅助数据。在模型管理器中查找模型和应用程序借助用户定义的标签来组织文件以及搜索某些功能或参数的能力。您可以使用用户组和权限控制对模型的访问。

使用应用程序生成器连接分析、设计和生产

在许多组织中，一小群数值模拟专家为更多从事产品开发、生产或作为学生研究物理现象和过程的人员提供服务。为了让这个小团队能够为更大的团队提供服务，COMSOL Multiphysics ^®软件包含构建仿真App 的功能。App 开发器包含在 COMSOL Multiphysics^®中，仿真专家可以为他们的通用计算模型创建直观且非常具体的用户界面——即用型定制 App。 应用程序可以通过 COMSOL Multiphysics^®进行测试和运行，并通过添加 COMSOL Server^™或 COMSOL Compiler^™产品进行部署。这两种产品都允许您与您的设计团队、制造部门、工艺操作员、测试实验室、客户和全球客户共享您的成品应用程序。

具有专业功能的附加产品

电磁 AC/DC 模块 RF 模块 波动光学模块 射线光学模块 等离子体模块 半导体模块 流体 & 传热 CFD 模块 搅拌器模块 聚合物流动模块 微流体模块 多孔介质流模块 地下水流模块 管道流模块 分子流模块 金属加工模块 传热模块

结构 & 声学 结构力学模块 非线性结构材料模块 复合材料模块 岩土力学模块 疲劳模块 转子动力学模块 多体动力学模块 MEMS 模块 声学模块 化工 化学反应工程模块 电池模块 燃料电池和电解槽模块 电镀模块 腐蚀模块 电化学模块

多功能 优化模块 不确定性量化模块 材料库 粒子追踪模块 气液属性模块 接口 LiveLink™ for MATLAB® LiveLink™ for Simulink® LiveLink™ for Excel® CAD 导入模块 设计模块 ECAD 导入模块 LiveLink™ for SOLIDWORKS® LiveLink™ for Inventor® LiveLink™ for AutoCAD® LiveLink™ for Revit® LiveLink™ for PTC® Creo® Parametric™ LiveLink™ for PTC® Pro/ENGINEER® LiveLink™ for Solid Edge® File Import for CATIA® V5

系统要求

硬件要求
COMSOL Multiphysics^® 的硬件要求包括：
● 用于安装的工作网卡和网络连接
● 至少 4 GB 的内存
● 2-20 GB 的磁盘空间，具体取决于许可的产品和安装选项
● 以下处理器：
    ○ 基于英特尔^® 64 或 AMD64 架构的英特尔^® 或 AMD^® 64 位处理器（具有 SSE4 指令集）
（2009 年以后发布的英特尔^® 处理器和 2012 年以后发布的 AMD^® 处理器满足这一要求。）
    ○ macOS 支持的 Apple Silicon 处理器（M1 及更高版本）
    ○ Linux^® 支持的 ARMv8 处理器
此外，还需要 Adobe Acrobat^® Reader 查看和打印 PDF 格式的 COMSOL 文档。

操作系统要求

64 位操作系统
架构	Windows	macOS	Linux
英特尔® 64 AMD64	● Windows® 11 ● Windows® 11 Pro for Workstations ● Windows® 10 ● Windows® 10 Pro for Workstations ● Windows® 8.1 ● Windows® 7 SP11 ● Windows Server® 2022 ● Windows Server® 2019 ● Windows Server® 2016 ● Windows Server® 2012 R2	● macOS 10.14 和 10.152 ● macOS 112 ● macOS 122 ● macOS 132	● Debian® 10 和 11 ● Red Hat® Enterprise Linux® 7.9、8.6 和 9.0 ● CentOS® 7.9 ● Rocky Linux 8.6 和 9.0 ● Oracle® Linux® 8.6 和 9.0 ● Ubuntu® 18.04、20.04、22.04 ● SUSE® Linux Enterprise Desktop® 15 SP4 ● OpenSUSE® Leap 15.3 和 15.4
ARMv8（包括 M1 等 Apple Silicon 处理器）	不支持	macOS 11 macOS 12 macOS 13	● Debian® 11 ● Red Hat® Enterprise Linux® 7.9、8.6 和 9.0 ● CentOS® 7.9 ● Rocky Linux 8.6 和 9.0 ● Oracle® Linux® 8.6 和 9.0 ● Ubuntu® 20.04 和 22.04

1. 系统上必须安装 .Net 4.6.1。
2. 不再支持在采用 Rosetta 2 的 Apple Silicon 上运行英特尔® 64 和 AMD64 版本。
3. 更多系统要求可联系我们了解

并行系统要求

	Windows	macOS	Linux
共享内存并行	所有支持的 Windows® 版本	所有支持的 macOS 版本	所有支持的 Linux® 发行版
分布式内存并行	● Windows Server® 20221 ● Windows Server® 20191 ● Windows Server® 20161 ● Windows Server® 2012 R21	不支持	● Red Hat® Enterprise Linux® 7 和 82 ● CentOS® 72 ● Debian® 102 ● Ubuntu® 18.04 和 20.042

1. 需要相应 Windows Server 版本的 Microsoft® HPC Pack。
2. 集群中的所有计算机都必须使用相同的 Linux® 版本，并应采用相似的硬件。建议您安装 Open Fabric Interface (OFI) 1.5.0 或更高版本。如果使用的是支持 RDMA 的网络架构，则需要与 DAPL 1.2 或更高版本兼容的驱动程序或库，所需软件通常随硬件一起提供。使用 MPICH2 时，应在所有集群节点上安装 libatomic 包。

官方支持的编译器
COMSOL Multiphysics^® 在“App 开发器”中提供外部 C 接口，用于访问外部函数、外部材料以及外部 C 库。

	Windows	macOS（英特尔）	macOS (Apple Silicon)	Linux（英特尔 64 和 AMD64）	Linux (ARMv8)
外部 C 接口	Microsoft Visual Studio® 2017	官方支持英特尔® Parallel Studio XE Composer Edition for C++ macOS 20.4（也称为英特尔® C++ 编译器 19.1.3.301 版本）和 Apple LLVM 11.0.3 版本 (clang-1103.0.32.62)	Apple clang 13.0.0 版本 (LLVM 12)	官方支持英特尔® Parallel Studio XE Composer Edition for C++ Linux® 20.4（也称为英特尔® C++ 编译器 19.1.3.304 版本）和 GCC 9.4.0	GCC 12.2.0
Java® API	JDK 8 和 11	JDK 8 和 11	JDK 8 和 11	JDK 8 和 11	JDK 8 和 11

COMSOL Multiphysics^® 使用上述 C/C++ 编译器进行构建和测试。请注意，这些 C/C++ 编译器的更高版本也可能与外部 C 接口兼容。将 COMSOL API（在客户端/服务器模式下用于 Java^® API）与 <installation dir>/bin/comsolclientpath.txt 中列出的 jar 文件一起使用时，支持 JRE 8 和 11。将 COMSOL API（在独立模式下用于 Java^® API）与 <installation dir>/bin/comsolclientpath.txt 中列出的 jar 文件一起使用时，支持 JRE 11。

Java 环境
COMSOL 附带有 OpenJDK 11.0.13。您可以在安装过程中选择备选的 Java^® 11 版本 11.0.9.1 或更高版本。

图形系统要求
基于性能方面的考虑，COMSOL 建议使用硬件渲染，这需要驱动程序支持 OpenGL^® 2.1 或更高版本。Windows^® 操作系统用户也可以使用 DirectX^® 9 版本。
要在“图形”首选项中设置优化质量 时使用所有可用的渲染特征，建议使用不小于 2 GB 的图形内存。

AMD®
Windows® 11
显卡型号	驱动程序版本
AMD Radeon™ Pro W6400	22.Q3
AMD Radeon™ Pro W5700	22.Q3
AMD Radeon™ Pro W5500	22.Q3
AMD Radeon™ Pro WX 9100	22.Q3
AMD Radeon™ Pro WX 8200	22.Q3
Windows® 10
显卡型号	驱动程序版本
AMD Radeon™ Pro W6800	22.Q3
AMD Radeon™ Pro W6600	22.Q3
AMD Radeon™ Pro VII	22.Q3
Ubuntu® 22.04
显卡型号	驱动程序版本
AMD Radeon™ Pro W6800	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro W6600	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro W6400	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro W5700	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro W5500	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro VII	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro WX 9100	AMDGPU (Linux® 5.15.0)
AMD Radeon™ Pro WX 8200	AMDGPU (Linux® 5.15.0)

NVIDIA®
Windows® 11
显卡型号	驱动程序版本
Quadro® RTX A5500	517.40
Quadro® RTX A5000	517.40
Quadro® RTX A4000	517.40
Quadro® RTX A3000	517.40
Quadro® RTX A1000	517.40
Quadro® RTX 6000	517.40
Quadro® RTX 4000	517.40
Windows® 10
显卡型号	驱动程序版本
Quadro® RTX A2000	517.40
Quadro® RTX 3000	517.40
Quadro® RTX T1000	517.40
Quadro® RTX T1000	517.40
Quadro® RTX T600-R	517.40

以上列出的显卡已经过严格测试，均与 COMSOL Multiphysics^® 软件兼容。但请注意，其他 AMD^® 或 NVIDIA^® 显卡也可能与 COMSOL Multiphysics^® 兼容。与上面所列任一显卡属于相同型号系列的显卡更可能与 COMSOL Multiphysics^® 兼容。
对于 Linux^® 上的硬件加速，请使用显卡供应商的专有驱动程序，如 NVIDIA^®；否则请使用 COMSOL^® 软件渲染。Nouveau 视频驱动程序仅支持软件渲染。
