软件试用 Vensim—系统动力学软件

软件简介

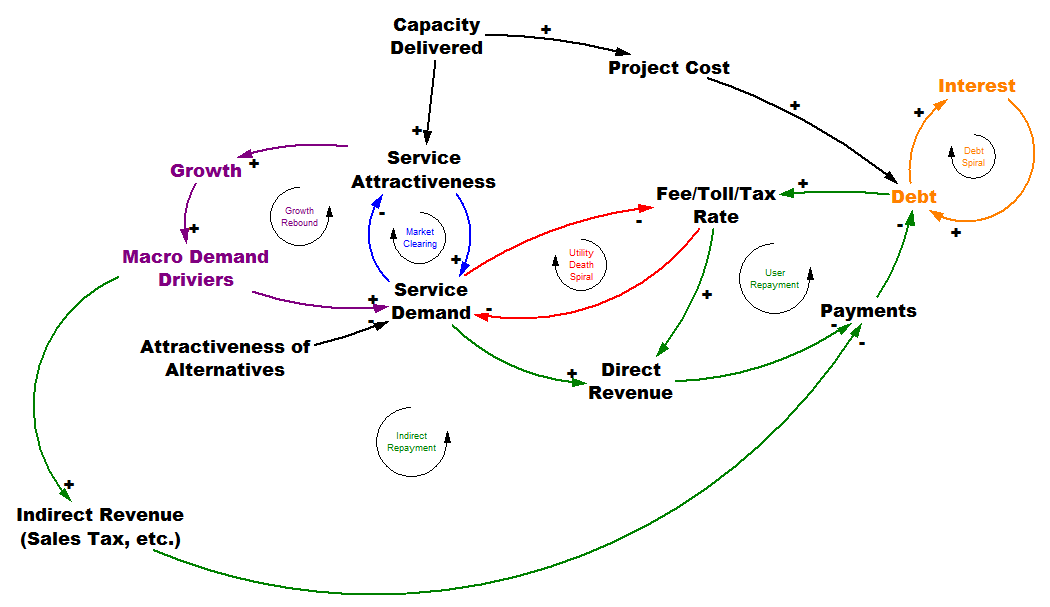

Vensim可提供一种简易而具有弹性的方式,以建立包括因果循环(casual loop)、存货(stock)与流程图等相关模型。使用Vensim建立动态模型,我们只要用图形化的各式箭头记号连接各式变量记号,并将各变量之间的关系以适当方式写入模型,各变量之间的因果关系便随之记录完成。而各变量、参数间之数量关系以方程式功能写入模型。透过建立模型的过程,我们可以了解变量间的因果关系与回路,并可透过程序中的特殊功能了解各变量的输入与输出间的关系,便于使用者了解模型架构,也便于模型建立者修改模型的内容。

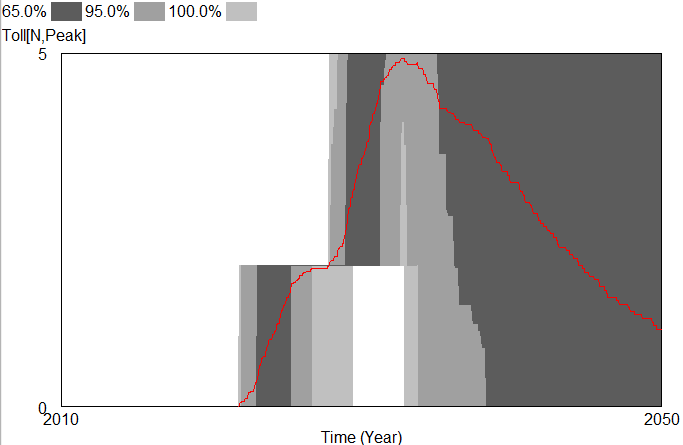

Vensim用于开发,分析和封装高质量动态反馈模型。模型以图形化方式或在文本编辑器中被构建。特征包括动态函数,下标(阵列),蒙特卡洛(Monte Carlo)敏感性分析,最佳化,数据处理,应用界面等。

软件版本


Vensim PLE——
Vensim PLE(个人学习版)是一套让您入门系统动力学建模的软件包,对于教育用途是免费的,商业使用也不贵。Vensim PLE是课堂教学使用和个人学习系统动力学的理想选择。

Vensim PLE Plus——
Vensim PLE Plus(Vensim PLE增强版)架起了便宜的(或免费的)PLE版和更高配置版本之间的桥梁。 PLE Plus包括数据连接,多视图,蒙特卡洛敏感性仿真,游戏仿真和新的用户模型界面(输入和输出控制)。

Vensim专业版和DSS——
Vensim专业版用于管理大型和建模复杂模型。它提供结构和行为的因果追溯(Causal Tracing TM ),提供蒙特卡洛敏感性,最佳化和下标(矩阵)功能。Vensim DSS增加了界面开发工具,用于创建管理飞行模拟器,外部函数和宏,编译仿真等。

软件特点


Vensim主要有以下几个特点:

1.利用图示化编程建立模型

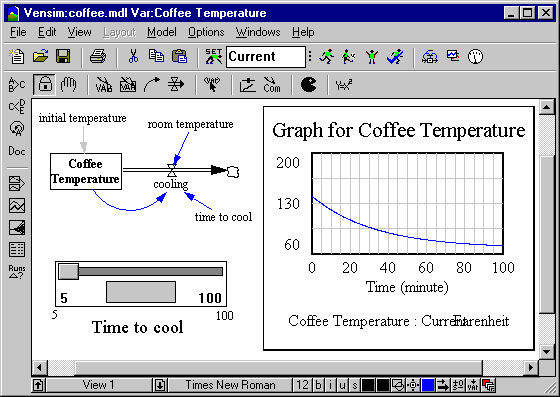

Vensim的用户界面是标准的Windows应用程序界面,除支持菜单和快捷键外,还提供多个工具条或图标,这使用户使用非常方便。在Vensim中,“编辑”实际上并不存在,只有建模的概念。只要在启动VensimPLE系统后得到的主窗口中,依据操作按钮(画图工具)画出简化流率基本流图,再通过Equation Editor输入方程和参数,就可以直接进行模拟了。在Vensim中,方程及变量不带时标,模型建立是围绕着变量间的因果关系展开。

2.对模型提供多种分析方法

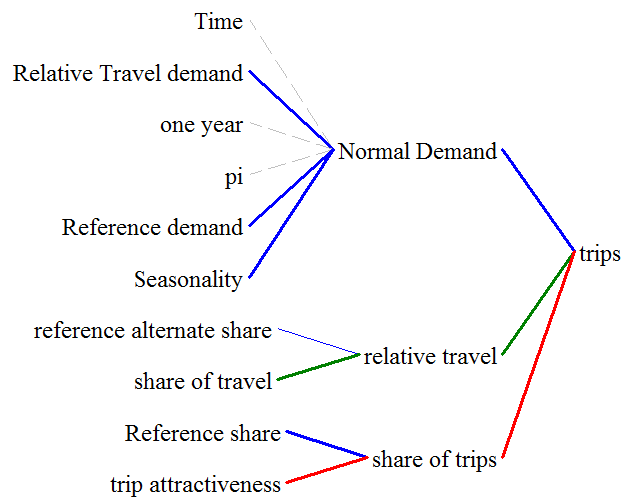

VENSIM所提供的分析工具可以分为两类:一类是结构分析工具,如cause tree功能可以将所有工作变量之间的因果关系用树状的图形形式表示出来;loops功能可以将模型中所有反馈环以列表的形式表示出来。另一类是数据集分析工具,如graph功能可以将各变量在整个模拟周期内的数值以图形的形式直观的给出,causes strip graph功能则将有直接因果关系的工作变量在模拟周期内的数值变化并列出来,以追踪系统变量间的影响关系。

3.真实性检验
对于我们所研究的系统,对于模型中的一些重要变量,依据常识和一些基本原则,我们可以预先提出对其正确性的基本要求,这些假设是真实性约束。将这些约束加到建好的模型中,专门模拟现有模型在运行时对这些约束的遵守情况或违反情况,就可以判断模型的合理性和真实性,从而调整结构或参数。真实性检验是Ventana公司的专利方法,是一种非常有效的建模工具。

4、灵活的传输方式
行于Windows下,数据共享性强,提供丰富的输出信息和灵活的输出方式。由于采用了多种分析方法,因此Vensim的输出信息是非常丰富的。其输出兼容性较强。一般的模拟结果,除了即时显示外,还提供保存文件和copy到剪切板。例如建立好的模型可以copy到剪贴板,再由剪贴板转到MS Word的编辑文件中。 此外,Vensim软件还可以对您的模型进行优化等。




系统需求



操作系统 :
•Windows XP/Vista/7(32位或64位) •Mac OS 10.4或更高,Intel处理器
硬盘空间
•20MB剩余空间
内存
•按实际情况,一般要求大于生成的.vdf文件
